ユニバーサルロボット用アクセサリー

OnRobot社 ユニバーサルロボット用ククイック OnRobot チェンジャー

OnRobot オンロボット社
OnRobot社 ユニバーサルロボット用クイック OnRobot チェンジャー

概要

クイック OnRobot チェンジャーは革新的なツールチェンジャーであり、市場最小かつ最軽量です。
使いやすいロックメカニズム、追加の安全ロック構造、ロックスプリングを備えた信頼性の高い特許を取得したクイック OnRobot チェンジャーは、すべての恊働ロボットアプリケーションに最適なユニークな製品です。
これは、ロボットにあらゆるアームの先端工具を適合させ、オペレーターがわずか数秒でアームの先端工具(EoAT)を変更できる世界で最も簡単で最速のツールチェンジャーです。

デュアル クイック OnRobot チェンジャーは、通常のクイック OnRobot チェンジャーと同じ柔軟性と迅速なツール交換を提供します。今では、ロボットに2つのエンドオブツール(EoAT)アタッチメントを同時に装備できます。ロボットアームに2つのエンドエフェクタを装備すると、1つのサイクルで2つのツールを使用できるようになり、生産性が50%以上向上します。

関連資料ダウンロード

用途

  • 産業用途

製品特長

  •  EASY AND FAST TOOL CHANGING

ロボットオペレーターがさまざまなプロセス間のダウンタイムを排除するだけでなく、ツールをすばやく変更できるようにします。

  •  高再現性

サイクルタイムを高速化する傾向があるCNCマシンに最適

  •  SAFE AND SECURE LOCKING MECHANISM

特許取得済みの信頼性が高く使いやすいロック機構。シンプルで高速なロックとロック解除を可能にし、経験の浅いオペレーターでも数秒でロボットのEoATを変更できます。

  •  PAYLOAD UP TO 20 KG

OnRobotのデュアルクイックチェンジャーは、組み合わせて最大20 kgのワークピースを処理できます

  •  ISO-9409-1 FLANGE

ISO-9409-1フランジを備えたロボットアーム、ドローン、またはその他の機器で使用可能

製品仕様

クイックチェンジャー技術データ最小値標準最大値
許容される力* 400*  N
許容されるトルク* 50*  N
定格の有効荷重* 20* kg
再現精度±0.02 mm
IP等級IP64
動作寿命(ツール交換) 5.000 サイクル
動作寿命(ロボット動作) 10[100万サイクル]

* 下の負荷容量のグラフを参照してください。

  Quick Changer for I/ODual Quick Changerクイックチェンジャー - ツール側
重量0.06 kg0.093 kg0.41 kg0.14 kg
サイズ機械的寸法のセクションを参照

負荷容量

負荷容量グラフ
Quick Changer - ロボット側Dual Quick Changer
QCrobot-side

* ロボットフランジインターフェイスから OnRobot ツールまでの距離です。
寸法はすべて mm[インチ]単位で表記されています。

ケーブルホルダー(左側)は、長い( 5 メートル)ケーブルでのみ必要です。

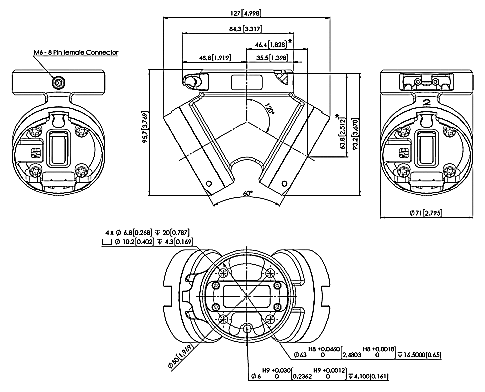

DQCrobot-side
Quick Changer for I/O - ロボット側クイックチェンジャー ツール側

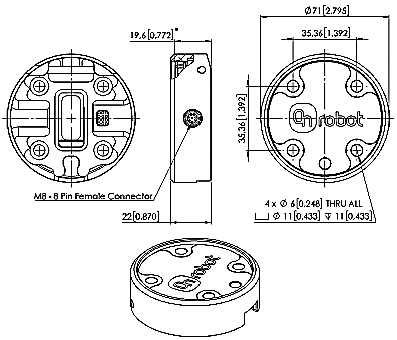

QC-IOrobot-side

* ロボットフランジインターフェイスから OnRobot ツールまでの距離寸法は
すべて mm[インチ]単位で表記されています。

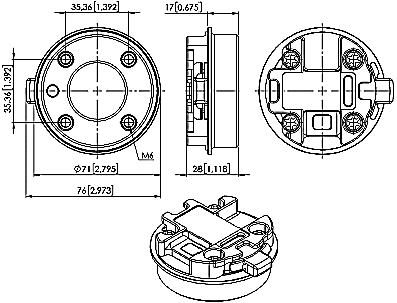

QCtool-side

寸法はすべて mm[インチ]単位で表記されています。
