Photoneo社3Dスキャナ PhoXi Scanner
Photoneo社3Dスキャナ PhoXi Scanner

概要

独自のレーザー縞投影技術により、高解像度・広視野・高速fpsを並立する、産業用3次元スキャナです。
ロボットとの組み合わせでピック&プレースに使用できる他、外観検査や識別・計測など、幅広いマシンビジョン用途に活用いただけます。

用途

  • 産業用途
  • 計測用途

製品特長

  • 高解像度!:3.2Mpxセンサ内蔵
    最新の320万画素センサを内蔵し、高解像度と低ノイズを実現。小さな部品の撮像も高精度に撮像可能です。
  • 本製品は走査レーザーの超高速な明滅により複数の縞パターンの投影を行い画像撮影を行います。3次元計測における縞投影には一般的にプロジェクターが用いられることが多いですが、本製品は走査レーザーによる投影を行うため、奥行き方向にも直線的に縞パターンが照射され、広い視野を確保しながら非常に深い被写界深度を実現します。1~3mの深さに対してパターン投影が可能です。
  • GPU内蔵!:NVIDIA Jetson搭載で3次元データを4fps出力
    ファンレスの筐体にNVIDIA Jetsonプラットフォームを内蔵し、複数撮像した縞画像から三次元データをGPU内で高速生成します。高速演算により、最大4fpsで出力可能です。

製品仕様

ラインナップ


XS
S
M
L
XL
モデル名XSSMLXL
撮像距離 (mm)161〜205384〜520458〜1118870〜21501680〜3780
XY分解能 (mm)0.0570.1740.2860.5240.947
Z方向精度 (mm)<0.025<0.050<0.100<0.200<0.500
最大視野 (mm)133 x 88382 x 335826 x 8771644 x 13883072 x 2458

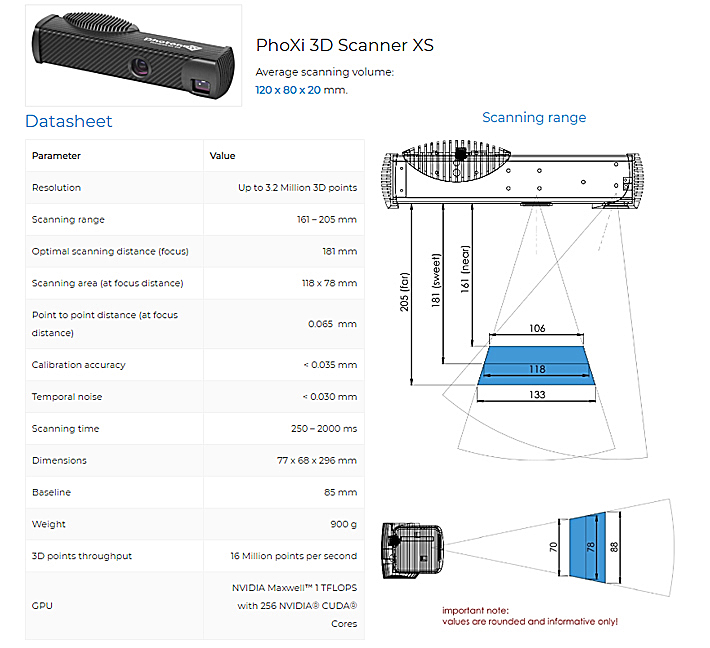

XSモデル

xs_spec

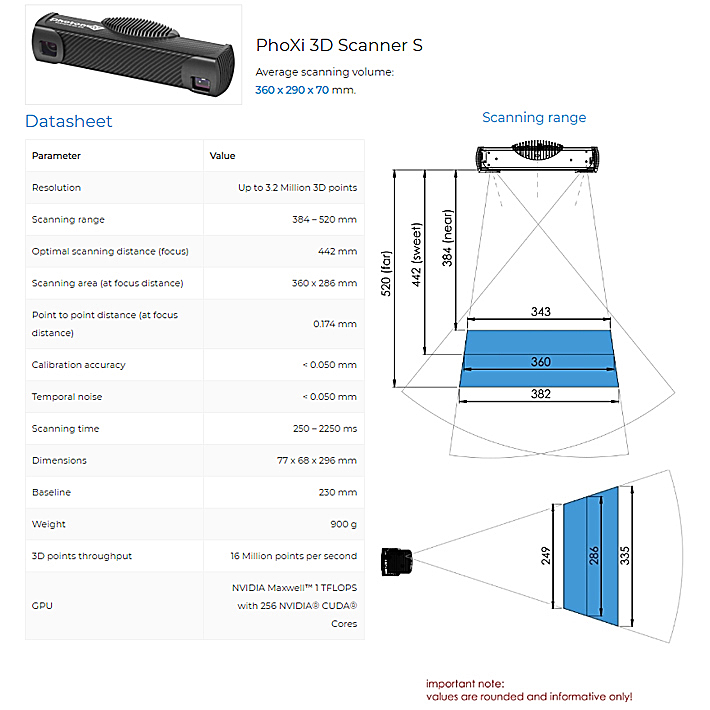

Sモデル

s_spec

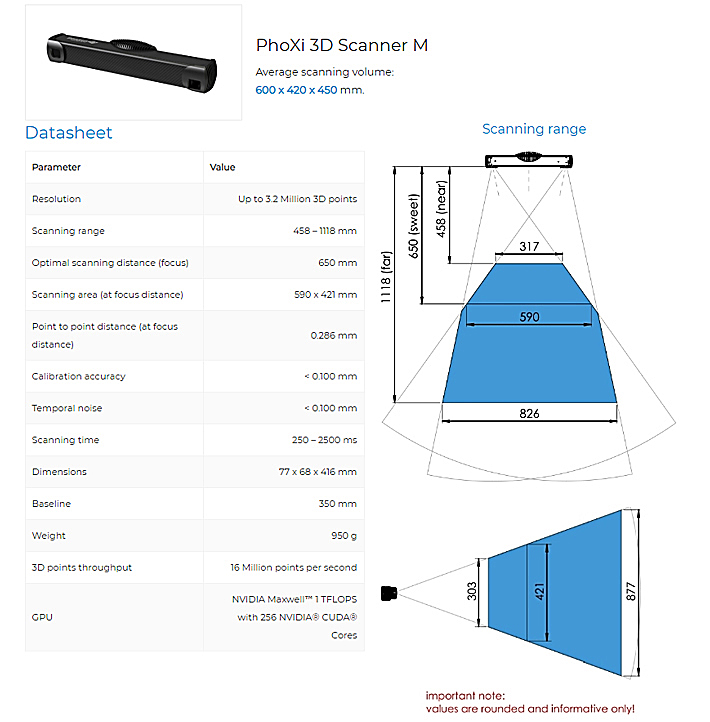

Mモデル

M_spec

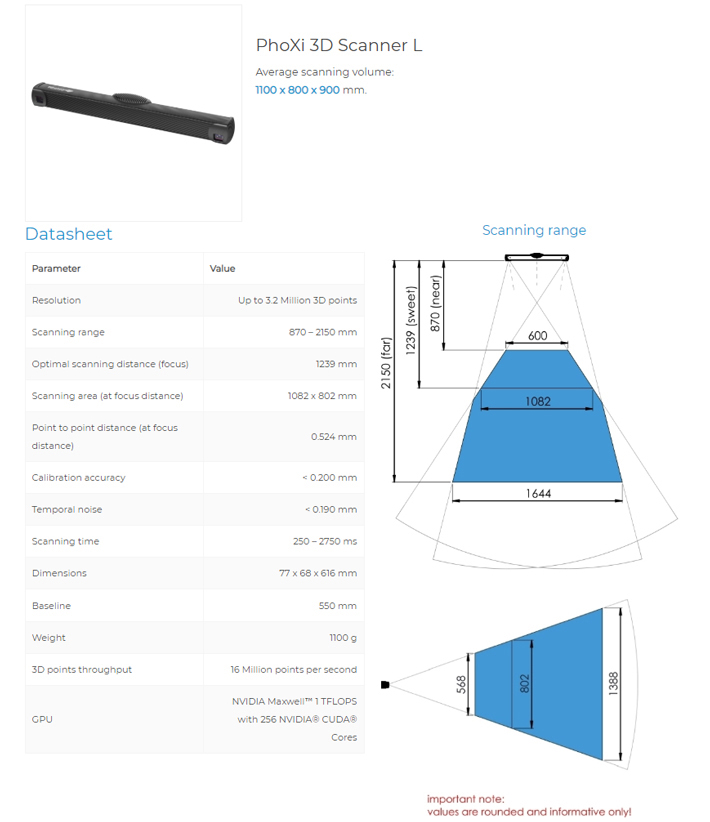

Lモデル

L_spec

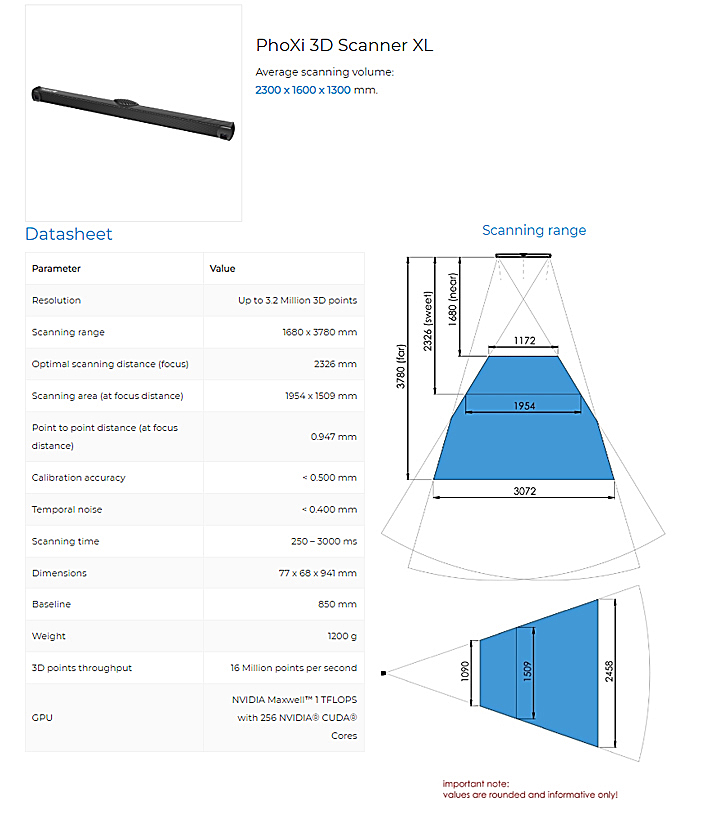

XLモデル

XL_spec
